翼閥

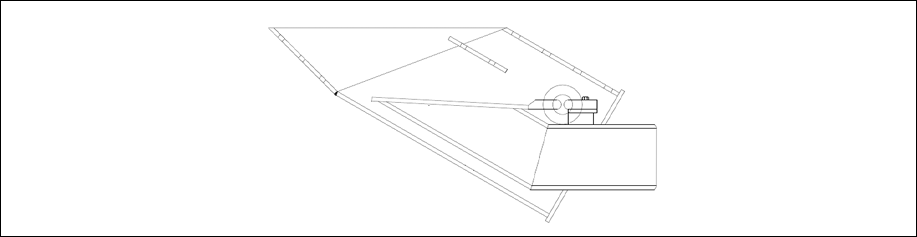

翼閥由與料腿直徑相等的直管 1 和 斜管 2 組 成, 斜管端口用折翼板 3 封住, 折翼板吊在加工圓滑 的吊環 4 上, 外面裝有防護罩 5。防護罩的作用是保 護折翼板不受床層的影響, 并且當催化劑積聚到能 使翼閥開啟的高度時, 折翼板能及時靈敏地打開, 排 出催化劑后又能迅速地關上。根據防護罩的形式, 可分為全覆蓋翼閥及部分覆蓋翼閥。翼閥的作用是避 免開工裝催化劑時催化劑的大量跑損和減緩料腿節 涌作用, 穩定料腿中催化劑的密度和藏量, 保證旋分器系統正常操作。

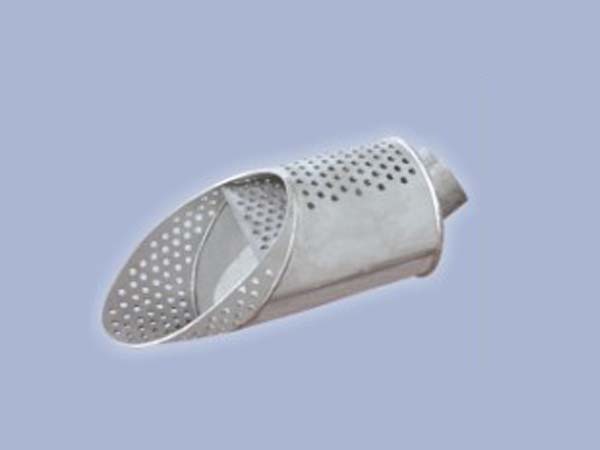

上圖為我司生產的翼閥圖片
