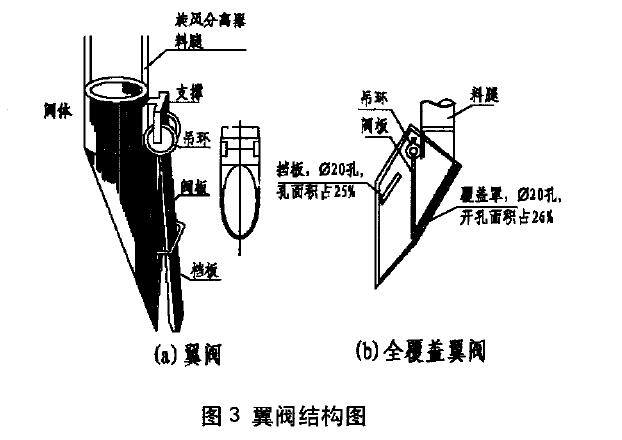

翼閥的結構

 旋風分離器由內圓柱筒 、外圓柱筒 、圓錐簡 以及灰斗組成 ?；叶废露伺c料腿相連 ，料腿 出 口裝有翼閥。旋 風分離器 的作用原 理是 ：攜 帶催化劑 顆粒 的氣流 以很高 的速度 (15～25m／s)從 切 線方向進入旋風分離器 ，并沿 內外 圓柱 筒問的環形通道作旋轉運動 ，使 固體顆粒產生離 心 力，造成氣 固分 離的條件 ，顆粒沿錐 體下轉進入灰斗 ，氣體從 內圓柱筒排 出 ，灰 斗、料腿 和翼 閥都是旋風分離器的組成部分 。 灰斗 的作用是脫 氣 ，即防止氣體被催化劑帶入料腿 ；料腿 的 作用是將 回收 的催 化劑輸送 回床層 ，為此 ，料腿 內催化劑應具有 一定的料面高度 以保 證催化劑順利下 流，這 也就是要求一定料 腿長度的原 因 ；翼閥的作用是密封，即允 許催 化劑流出而阻止 體倒竄。
